針對傳統安全隔離設備在工控行業環境下應用的不足,作為國內工控行業的佼佼者,力控華康深知自己的社會責任所在,依托多年工控行業的技術積累,通過硬件和軟件兩方面的優化和創新,開發出了IN-GAPS工業安全隔離與信息交換系統,不僅實現了對基于TCP/IP協議體系攻擊的阻斷,也實現了對主流工業網絡協議的廣泛、深入支持和保證工業控制網絡數據的安全傳輸,并解決了傳統安全隔離設備無法適用于工業控制網絡的難題。

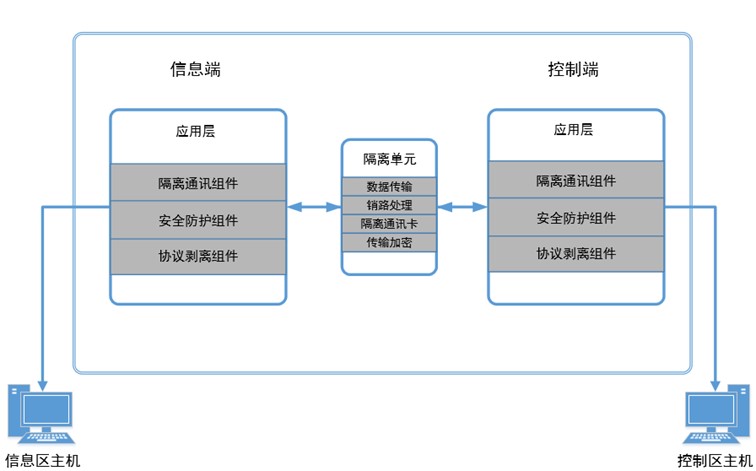

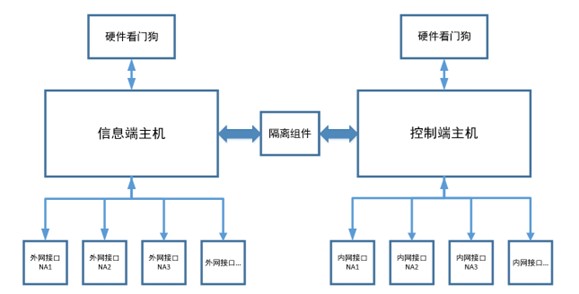

由兩個獨立主機系統組成,一端的主機系統為控制端,用于連接控制網絡。另一端的主機系統為信息端,用于連接信息網絡。兩端主機均采用高性能嵌入式硬件,主板上各有多個以太網接口用來連接要隔離的兩個網絡,兩端主機通過隔離裝置進行連接,保證數據交互的安全性。
在對工業協議進行解析時,可以針對測點一級進行訪問控制。例如:OPC標準可以控制到Item(項)、Modbus協議可以控制到寄存器地址,并且可以對測點進行可見范圍和讀寫權限兩方面的控制。
可見范圍控制可指定控制端允許或不允許接入哪些測點,從而實對現場設備數據讀取范圍的控制;同時當信息端有多個 監控系統時,可指定哪些測點允許暴露給哪個監控系統,哪些測點要進行屏蔽,從而實現現場設備數據的定向傳輸管理。讀寫權限控制是在測點可見時對每個測點賦予“只讀”或“讀/寫”兩種不同的權限。當設為“只讀”權限時,所有數據禁止被修改,從而實現單向數據傳輸,達到保護現場設備安全的目的。
支持OPC、Modbus、IEC60870-5-101/102/103/104及各種PLC以太通訊等常用工業協議匯聚采集并轉換成用戶需要的工業協議,同時可以多路分發給不同上位系統。
通過提前計劃好的協議規則來限制網絡數據的交換,在控制網到信息網之間進行動態行為判斷。 通過對約定協議的特征分析和端口限制的方法,從根源上節制未知惡意軟件的運行和傳播。
搭載了自研的深度數據包解析引擎,可對工控協議做到實時和精準的識別,在遵循工業控制系統可用性與完整性的基礎 上,能夠檢測出數據包的有效內容特征、負載和可用匹配信息,如惡意軟件、具體數據和應用程序類型。深度數據包解析。
引擎支持OPC、Modbus、DNP3、IEC 60870-5-101、IEC 60870-5-104、西門子S7系列PLC、AB PLC 、GE PLC等提取其中的關鍵字段(如:控制指令、寄存器區域、寄存器地址、數據范圍等)進行訪問控制。
具備跨系統平臺文件的同步功能;支持單向和雙向同步;支持多種文件格式,支持Windows平臺和Linux平臺;支持內容過濾和病毒檢測;支持強制性的文件類型、文件內容(黑、白名單)等檢查。
支持FTP的安全訪問,對用戶、命令、文件類型等進行細粒度訪問控制;支持主動模式和被動模式,支持動態建立數據通道,支持訪問端口號自定義;支持中文文件名的過濾控制等多種功能。
支持基于SMTP協議的郵件發送和POP3協議的郵件接收;支持透明訪問模式式和普通訪問模式; 普通訪問模式下,可對郵件服務器地址和端口控制等多種訪問控制。
支持本地認證、Radius、LDAP認證,支持URL過濾、ActiveX、Cookie、JavaApplet等惡意代碼過濾。實現控制網用戶安全瀏覽信息網資源,有效保證控制網數據的安全。
支持高速代理、路由和透明三種模式,可以對源地址和端口、目的地址和端口進行訪問控制;支持多種應用服務類型, 如H323、H323_GK、SNMP、DNS等協議。
支持應用協議有HTTPS、HTTP、FTP、SMTP、POP3、TNS、DNS、Telnet、SAMBA、NFS、IMAP、定制TCP和UDP、 SNMP、SSH、RTSP、MMS、H.323、LDAP協議、IRC等協議。
支持MySql、Oracle、SQL Server等主流數據庫間單向和雙向同步;支持同構、異構同步;支持一對多,多對一同步;支持字段級的同步,具有條件同步等多種同步策略。
實現對多種主流數據庫系統的安全訪問;支持SQL Server和Oracle數據庫SQL語句過濾功能;支持對源地址、目的地址的訪問控制。
支持視頻協議傳輸包括:RTP實時傳輸協議,RTCP實時傳輸控制協議,RTSP實時流協議,SRTP實時傳輸協議RTP的伴生協議,SRTCP實時傳輸控制協議伴生協議,MMS實時流傳輸協議等。在綁定視頻媒體協議后,確保通道中傳輸的數據須符合以上的媒體格式,否則丟棄。
DDoS攻擊防護:包括TCP Flood、UDP Flood、SYN Flood、ICMP Flood、IP Flood。異常數據包攻擊:包括Ping of death、IP碎片攻擊、TCP碎片攻擊。
病毒檢測:包括HTTP、SMTP、POP3、FTP、IM即時通訊、S7_300等多種協議雙向檢測。
保證數據的完整性、連續性、可靠性,當信息測網絡故障時數據緩存到本地,等待網絡恢復后數據補報。
雙機熱備模式下,兩臺工業網絡安全防護網關通過心跳檢測進行互相監控,如果其中的一臺出現故障(宕機、網絡故障),那么另一臺就頂替出現故障的網關提供服務。保證了網絡的高可用性和高安全性,提升了系統的可靠性。

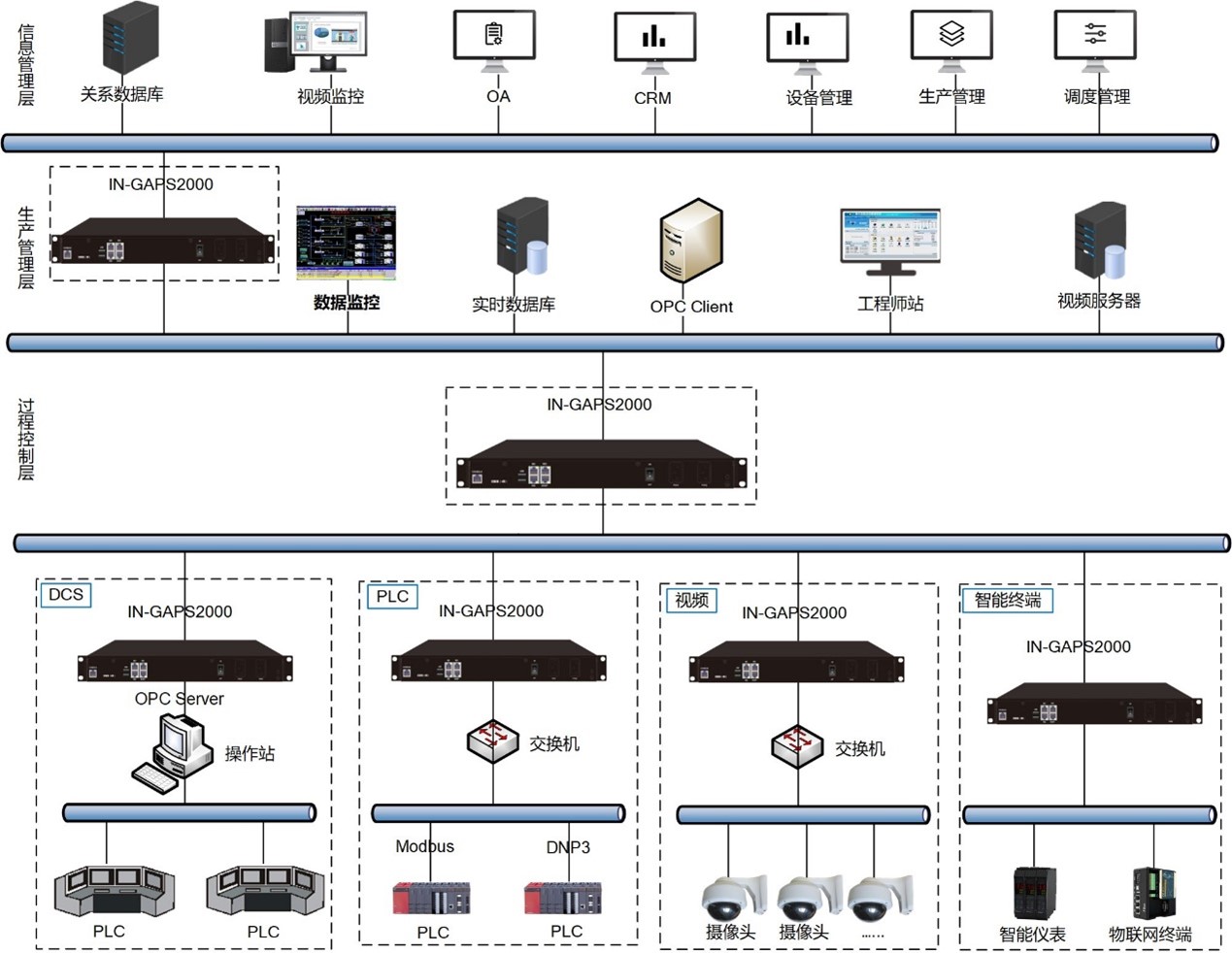

IN-GAPS 2000部署在信息管理層與生產管理層之間,用來阻止來自信息網的DOS/DDOS攻擊、惡意掃描、異常數據包等安全威脅;可對通用網絡協議進行訪問控制和安全過濾,并且支持對工控主流協議進行訪問控制及深度解析,可以限制只有可信任的數據能夠在工控網絡中傳輸,有效保護了工控網絡的安全。
OPC標準由于其開放性和高效性,現在已被廣泛應用于自動化控制領域及生產管理中。然而OPC Server與OPC Client之間的通信依賴控制網絡與管理網絡的直接連通,這樣會給控制網絡的安全帶來極大的隱患。
Modbus是基于PLC的一組通信協議,已經成為行業內設備互相通信的標準協議。DNP(3 分布式網絡協議)是使用在工序自動化系統各部件之間的通信協議,主要用于電力、水力等公共事業領域。
在工業網絡中存在很多關系數據庫系統、視頻監控系統,是用來完成特定生產、監控任務的應用系統,其自身沒有任何的安全防護措施,一旦這些重點系統受到惡意攻擊或者有人為誤操作的影響,將會直接危及整個生產過程,影響生產安全,甚至發生事故。IN-GAPS 2000的雙獨立主機系統保持OPC Server、Modbus設備、DNP3設備、關系數據庫、視頻監控等和上層間的通信,同時兩主機之間采用專用網絡隔離技術,在保證數據快速交互的同時阻斷所有網絡連接,保證了控制設備的安全。
