力控ForceControl在除險加固監控系統的應用
項目概述
楊灣閘位于望江縣楊灣鎮境內,是同馬大堤上最大的一座對江排水閘,受強降水影響,楊灣閘上游湖面水位暴漲,導致老閘門滲水嚴重;此外,下游長江來水,圍堰受到威脅,該閘被建設除險加固工程。該工程采用在老閘下游75米處重建新閘,建設防洪標準為防御1954年型洪水,設計排澇流量615m3/S,水閘凈寬45米,分5孔,系華陽河流域入江控制性工程之一,是同馬大堤上最大的一座重點排水閘。工程主要任務是汛期拒江倒灌,汛后排泄湖內積水,干旱年份引江濟湖。流域面積5511.4平方公里,防洪面積2571平方公里,排澇16.7萬畝,灌溉1 0萬畝。保護著安徽、湖北兩省124萬人口、142萬畝耕地及京九鐵路、滬蓉高速公路等重要設施安全。
系統設計目標
建立楊灣閘除險加固工程計算機監控系統,實時監控水閥的情況,如閥門的開門,水位實時數據與趨勢,故障報警電氣總接線的連接,實現自動化監視與控制。
系統架構

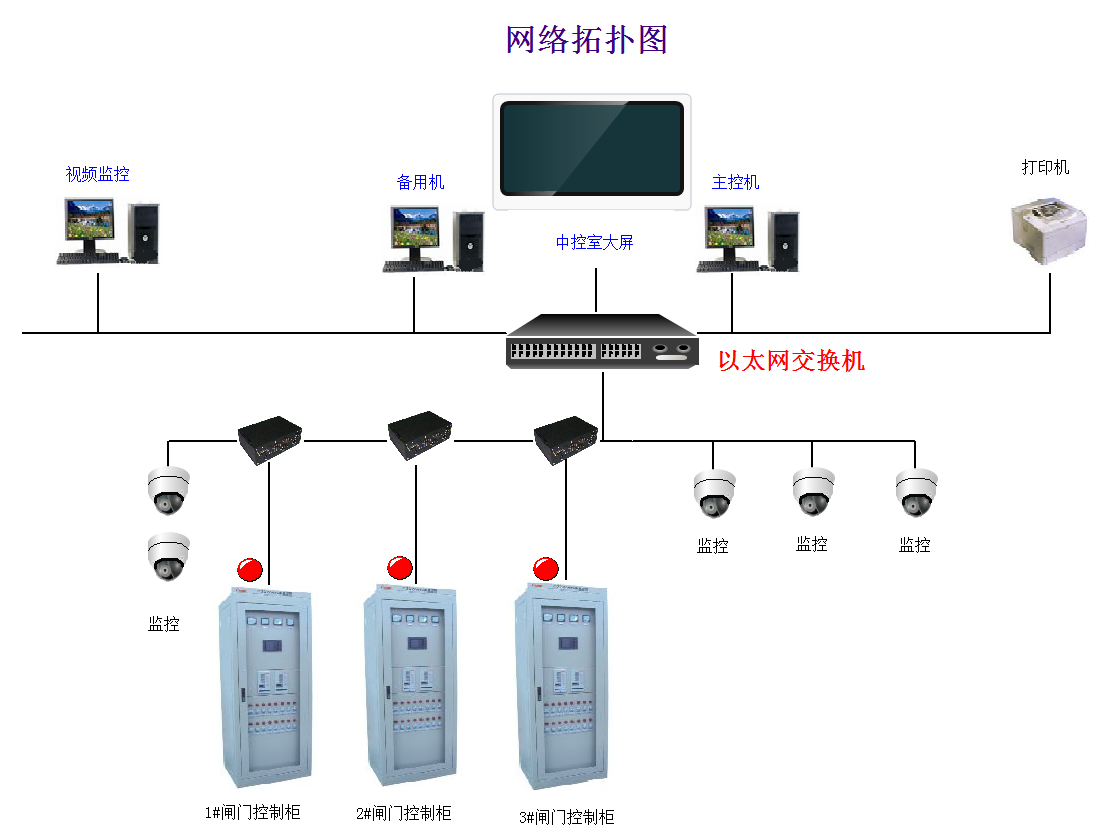

由閥門控制柜對水位進行控制,由監控設備對其進行監控,通過以太網交換機傳到中控室大屏,可以通過視頻監控查看實時情況,有兩個控制機,一個主控機和一個備用機,還有一個打印機。

系統網絡架構如右圖所示:

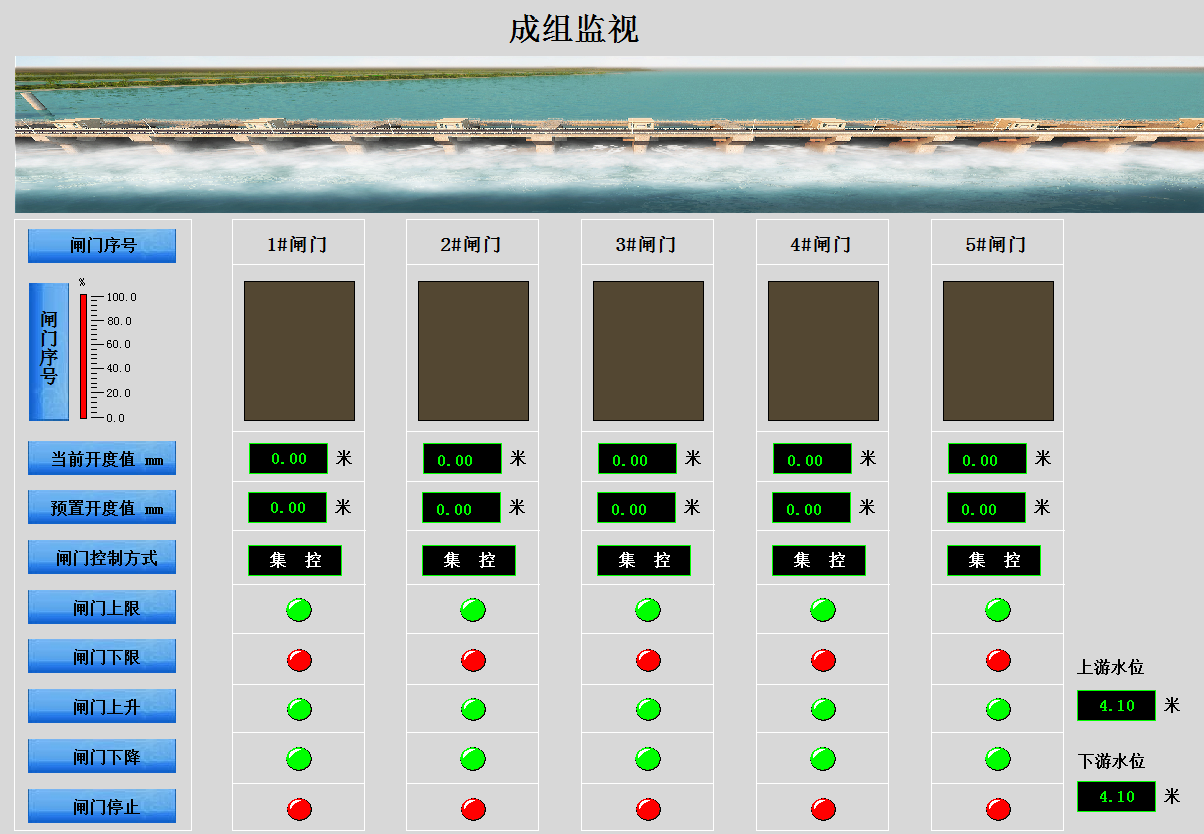

1、 實時監控

監控畫面可以監控所有閥門的狀況,查看閥門的當前開度、預置開度及控制方式;通過開關顏色狀態查看閥門上限和下限,閥門上升下降及停止的狀態;動態監控上游水位和下游水位。

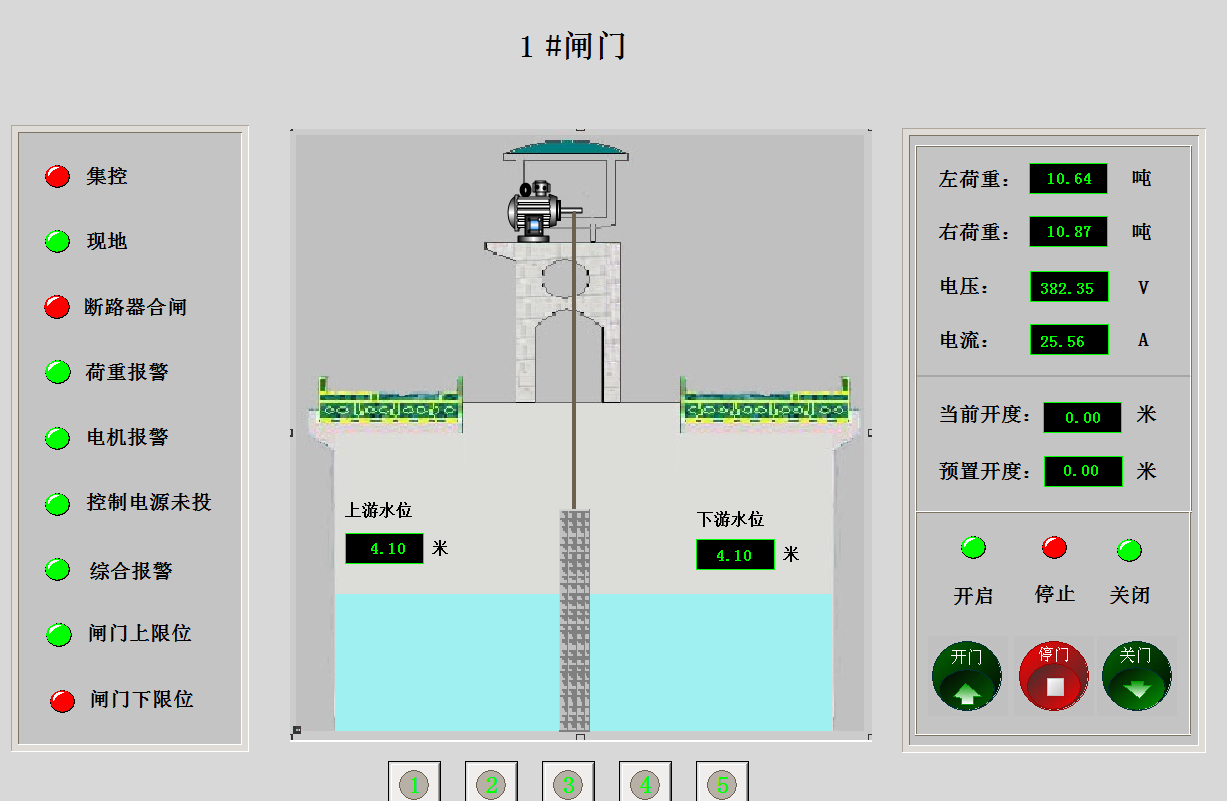

2、 閘門控制

實時監視控制閘門的狀態和數據,通過開關顏色狀態查看集控,現地,斷路器合閘,荷重報警,電機報警,控制電源未投,綜合報警,閘門上限位,閘門下限位的開關狀態,通過畫面可以查看左荷重,右荷重,電壓,電流,當前開度實時數據,通過設置預置開度調節水位,并可以開啟和關閉閘門。



3、 故障報警

閘門出現故障會出現報警,將報警信息發送到監控管理計算機上。



4、 水位趨勢

通過實時曲線可以查看水位的實時數據和趨勢走向,還可以通過曲線下面的按鈕向前向后調節坐標軸的時間,查看其它時間的水位情況。

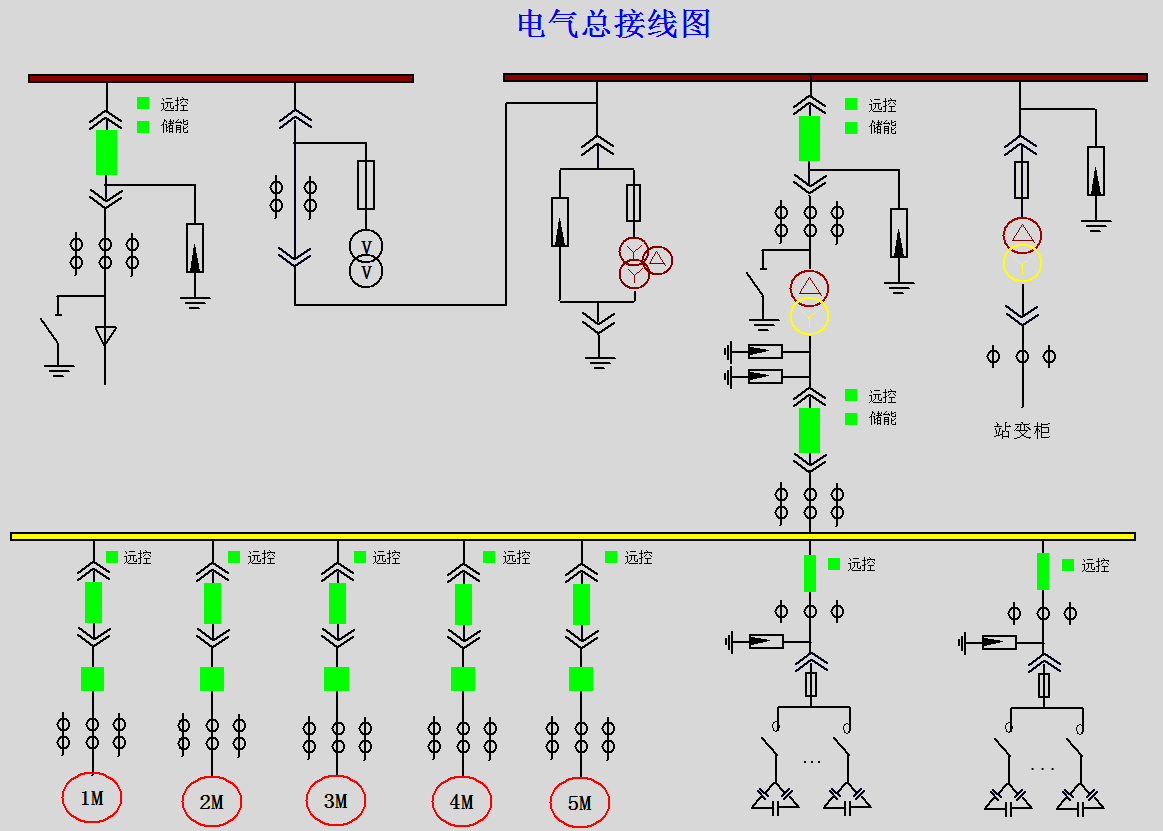

5、 高壓總線控制

系統可以形象直觀的方式,實時顯示電氣總線的運行情況,可以根據現場狀況動態實時顯示開關狀態,顯示各電氣元件連接情況,并可以設置是否合變高壓側、變低壓側電容補償主屏及閥門斷路器。



項目總結

楊灣閘除險加固工程計算機監控系統實現了水閥、水位實時數據與趨勢,故障報警、電氣總接線的連接的監視與控制,對楊灣閘的現場情況進行了實時的掌握,提升了管理效率,確保系統安全運行。
