數據全面采集實現礦井多源異構數據的全面采集。
監測及報表在瀏覽器上訪問、控制、瀏覽、打印、導出系統監測及報表。
重要信息提示統籌查看整個礦井系統的所有重要信息提示。
不同報表需求按要求制作成不同的報表輸出，滿足全礦井管理中用到的不同報表需求。
管理和維護記錄平臺軟件在運行過程中出現的各種事件或問題，以便于對監測監控平臺軟件的管理和維護工作。
數據存儲實現煤礦自動化監控系統的無縫對接，并通過實時數據庫把數據提供給綜合管控平臺的歷史數據庫進行數據存儲。
集成標準及數據標準監測監控平臺向煤礦智能礦山系統平臺、提供開放協議和接口，分別提供集成標準及數據標準。
授權應用授權應用可獲取權限范圍內的所有數據及組態畫面。

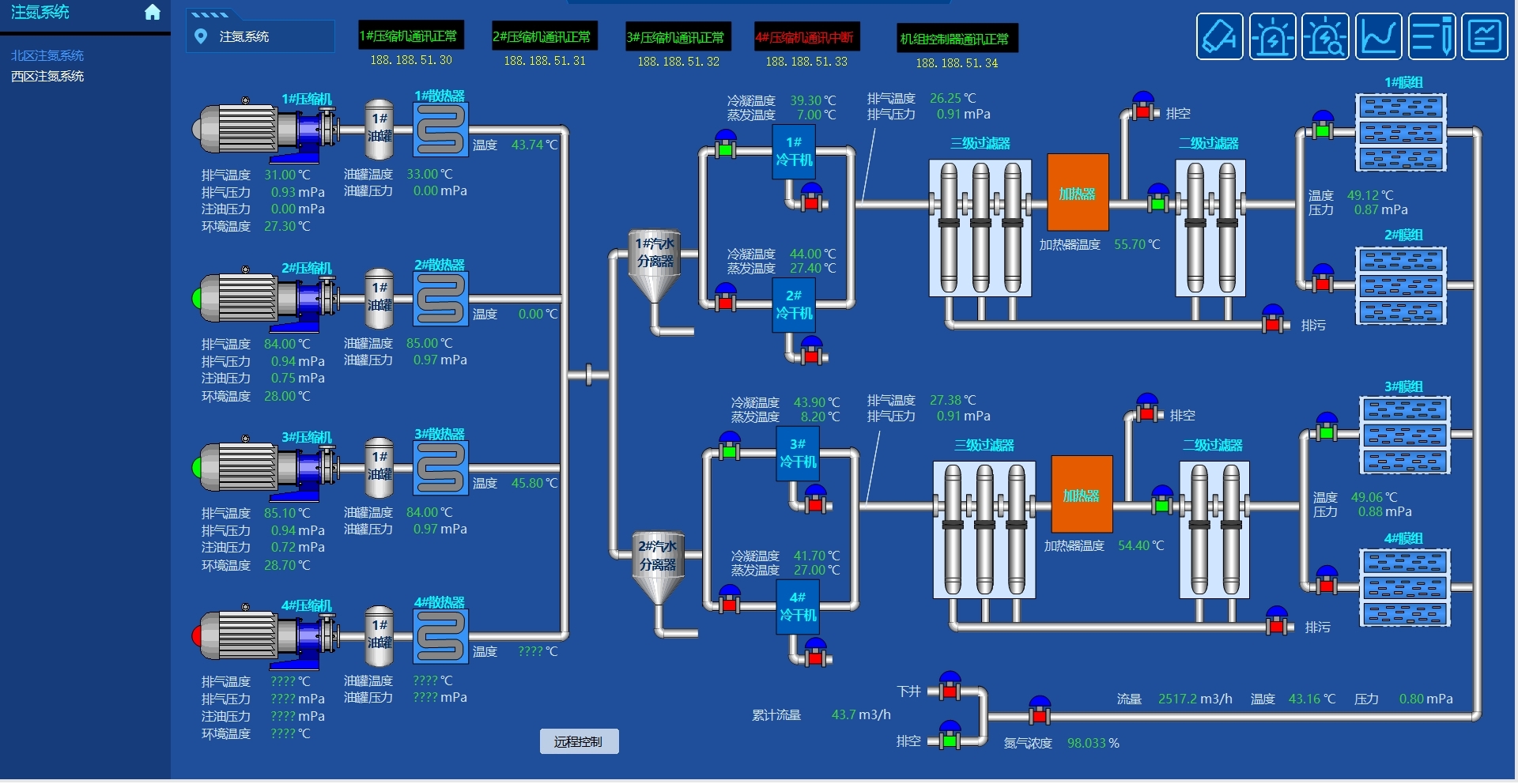

該SCADA平臺組態軟件以分布式區域?qū)崟r(shí)數據庫為核心，保證生產數據精確輸出并完成可視化；支持獨立的歷史歸檔數據庫，可進行海量歷史數據歸檔，方便歷史數據追憶；具備分布式的數據源管理模式，可視化人機交互界面無需編程，直接通過遠程數據源的組態方式就能與遠程數據庫進行信息交互，完成生產監控、查詢、曲線分析等各項功能，滿足企業“兩化融合”的需要；具備靈活的架構，能滿足現有多種系統架構要求。

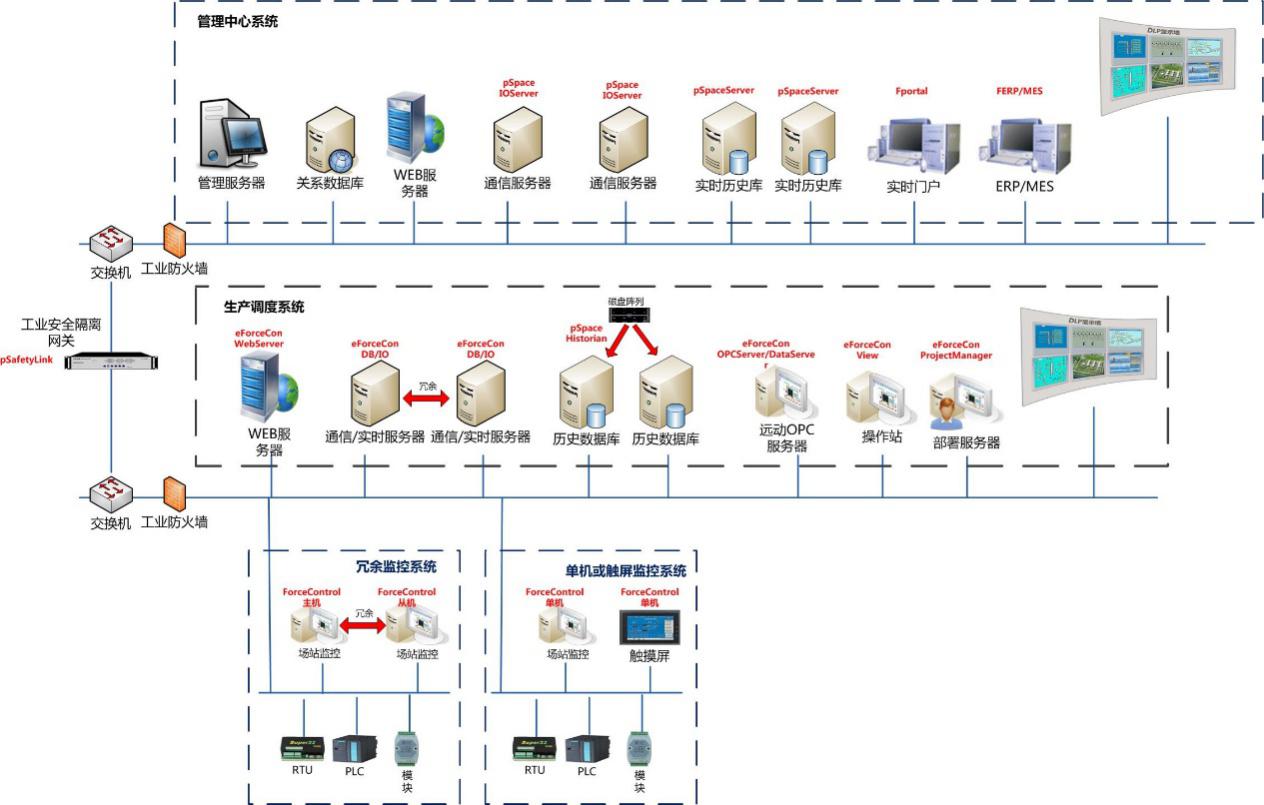

系統主要包括調生產現場監控、生產調度系統、管理中心系統。生產現場監控，需要配備場站監控（冗余監控系統）和觸摸屏（單機或觸屏監控系統），生產調度系統主要配備實時數據庫、歷史數據庫、遠動OPC服務器、操作員站及部署服務器等，管理中心系統主要配置企業級實時歷史數據庫和企業實時信息門戶；層級之間配備了隔離網關和防火墻等安全設備保證系統信息安全。
主要系統節點說明如下：
平臺權限管理通過角色與用戶的定義，可使不同的用戶在該平臺上體驗不同的瀏覽內容。對于不同的管理權限，查看不同的系統以及系統模塊內容。系統中每個系統功能塊大致可分為：數據總覽、報表圖表查看、詳細數據查看、基礎配置；用戶按照部門、角色進行權限劃分，也可以按照模塊、功能等級進行權限劃分。
臺提供毫秒級數據采集能力，采用高效壓縮算法將生產過程的各類數據采集存儲于統一數據中心的實時歷史數據庫中。平臺數據采集方式采用冗余的方式進行采集，進一步保證了數據監測的安全可靠。
平臺軟件配置獨立的Web發布服務器，Web通訊的負載均衡使系統具備高容量的數據吞吐能力和良好的健壯性，保證客戶端的并發訪問。客戶端不需要特殊的驅動程序或支持軟件，即使您遠離現場，也可以通過企業的內部網絡，在任何一個科室的工作站上用標準的瀏覽器瀏覽生產過程。
平臺通過底層統一的數據總線接口將感知層數據統一采集上傳，統一到一體化的數據中心。實現全礦井安全生產及監測子系統的集成，通過數據集成平臺的上的綜合展示、曲線報表、故障報警等功能模塊，進行統一融合展示。
具備統一的報表管理模塊，通過報表中心模塊，可以對全礦井接入系統的數據按照要求制作成不同的報表輸出，以便于全礦井管理中用到的不同報表需求。

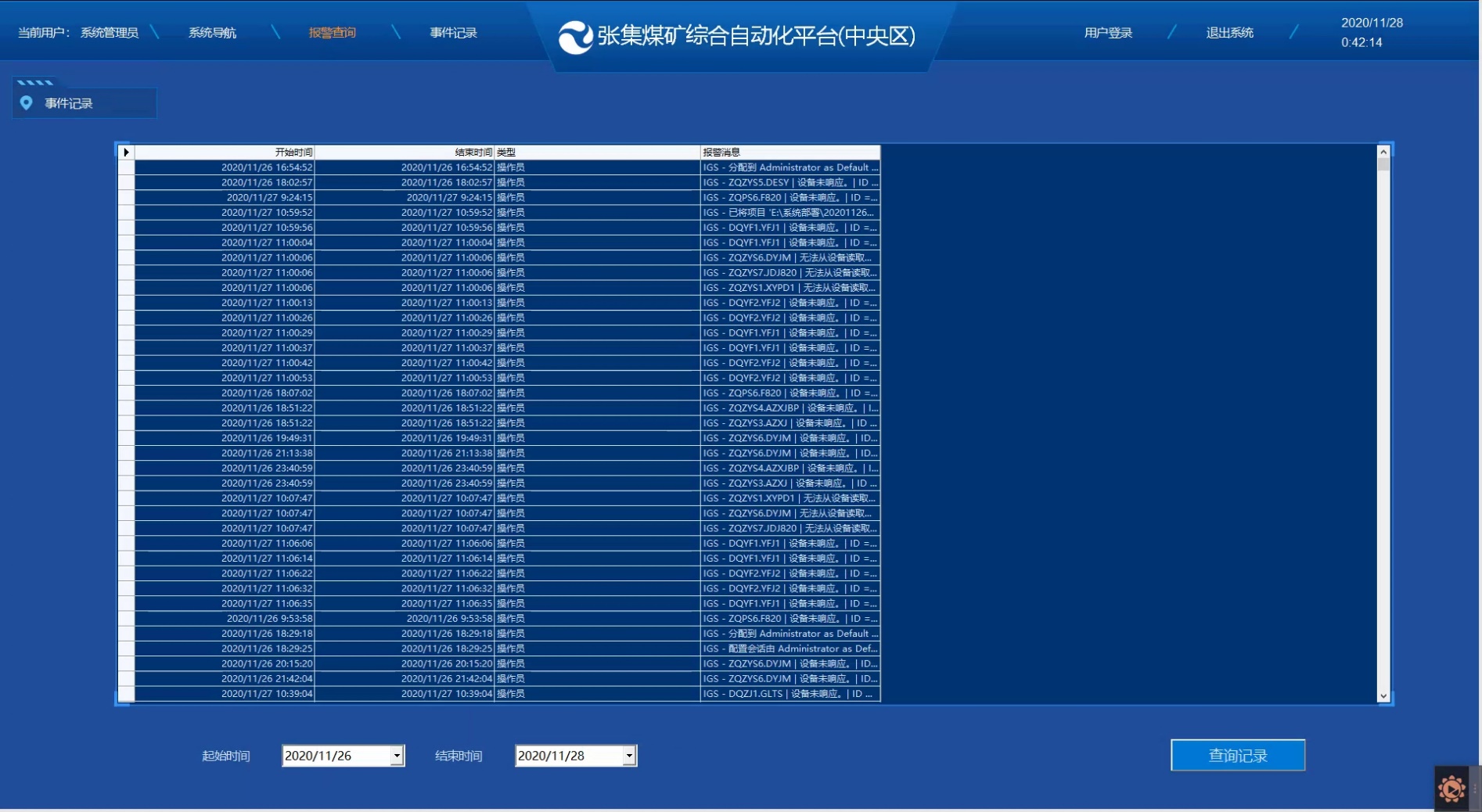

具有平臺運行管理日志記錄功能，該日志模塊的使用，記錄了平臺軟件在運行過程總出現的各種事件或問題，以便于對監測監控平臺軟件的管理和維護工作。

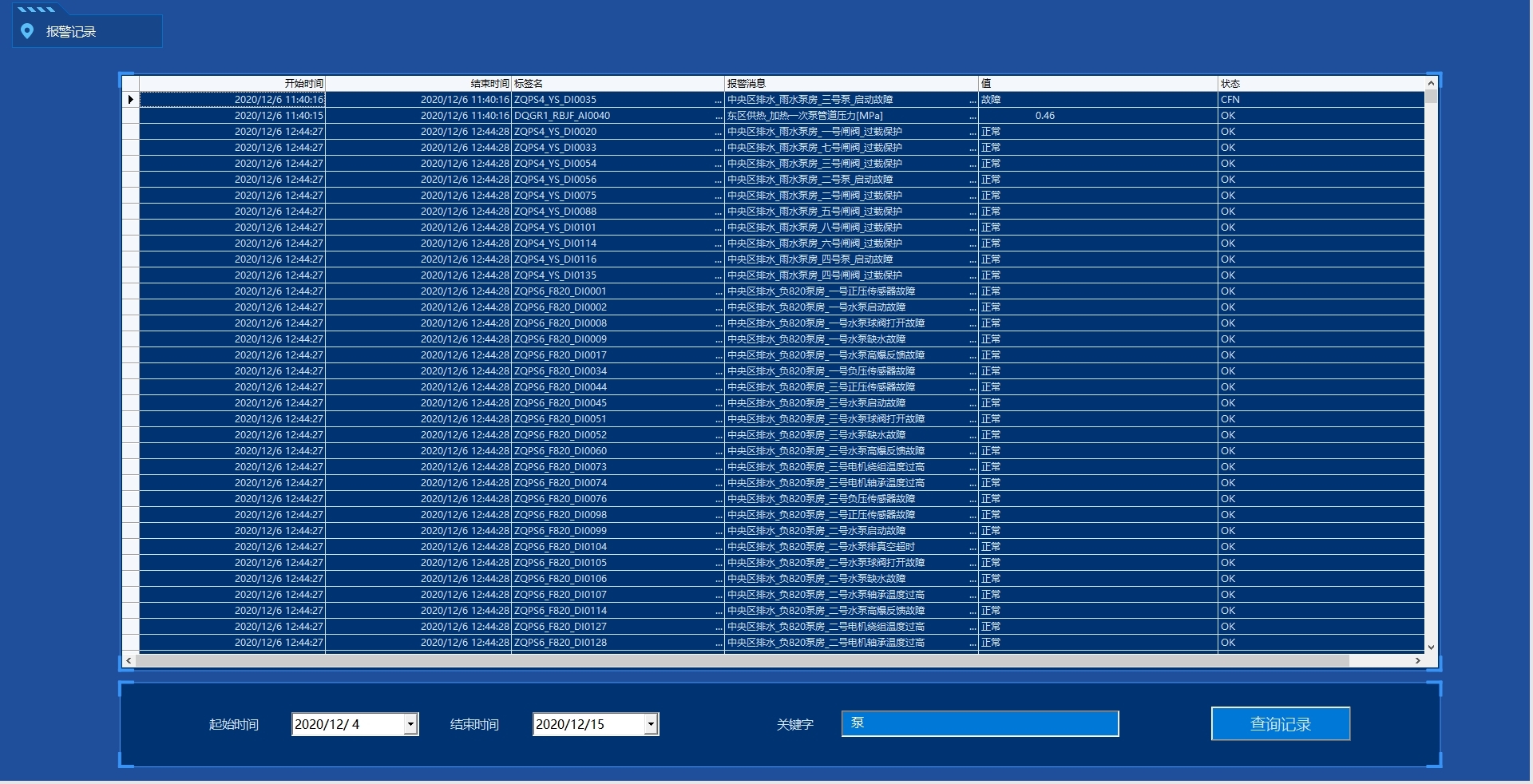

通過視頻監控系統實現操作界面與現場視頻信號的交互，實時查看現場運行工況，并根據事故報警等級調用監控畫面，當報警及故障發生時，可以及時自動彈出現場畫面，方便操作員及時處理系統故障。
通過SCADA軟件工業數據接口可實現與煤礦自動化監控子系統實現無縫對接，并通過實時數據庫把數據提供給平臺的歷史數據庫進行數據存儲。對數據進行綜合分析、挖掘、整理，加工利用，在推動礦井實現自動化、信息化、智慧化的同時，能更好的保障煤礦安全生產。
系統接口、功能都可擴充，留有子系統接口模塊，在子系統數量增加或數據量增加時應不影響現有系統功能和結構，能夠方便后續其他系統模塊的擴展。監測監控平臺具有開放的數據接口，可向其他的信息化平臺提供Web API、MQTT等接口，經過授權的應用可獲取權限范圍內的所有數據及組態畫面。
以eForceCon產品構建的煤礦數據集成監測平臺，通過各子系統的數據采集、轉換、傳輸、顯示與存儲。徹底解決了“信息孤島”現象，其穩定、可靠、高速、多平臺的真正融合在實際應用中得到了較為理想的綜合顯示效果。
