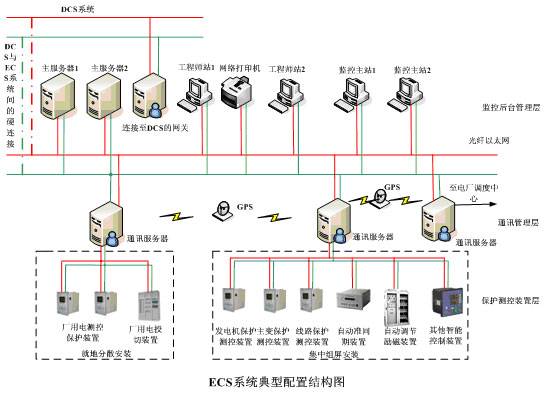

FCPower—ECS電廠電氣監控系統包括保護測控裝置層、通信管理層和監控后臺管理層三層結構，采用分層分布式架構，在先進的計算機技術和網絡通信技術平臺上，實現發電機組、廠用電和網絡控制部分的監測、控制、調節、保護和遠動功能。
- 1. 保護測控裝置層
- 由保護測控裝置和和其它智能電子裝置組成，實現測量、控制、保護、信號、通信、人機界面等基本功能。主要包括發變組保護裝置、自動準同期裝置、自動調節勵磁裝置、廠用電綜合保護測控裝置（含電動機、變壓器、饋線等）、廠用電快速切除裝置、備用電源自投裝置、廠用分支保護裝置、直流系統等。
- 2. 通信管理層
- 由pFieldComm通信管理機組成，是分布式微機綜合保護測控裝置聯網通信的核心單元，它負責把保護測控裝置的實時數據信息上送給服務器和DCS-DPU, 同時負責接收DCS 和ECS 的命令，將這些命令轉發給保護測控裝置，實現遙控和遙調等功能。通信管理層是測控保護層和監控后臺管理層層之間的橋梁，為了提高系統可靠性，采用雙機熱備用原則配置，當數據通信網絡中出現某種故障時，系統能自動切換至冗余裝置。
- 3. 監控后臺管理層
-
設備主要由兩臺服務器（主從互備）、多臺操作員站、工程師站、GPS 系統等組成。服務器是基于Microsoft 的Windows 2000 Server 操作系統平臺的綜合自動化、集成化、開放式應用平臺。運用可靠、穩定的控制模型實現了主備服務器的自動切換。
力控電力電氣監控組態軟件采用先進的網絡通信技術，實現了多種冗余方式，包括：?jiǎn)尉W(wǎng)雙機冗余系統、雙網雙機冗余系統、客戶端冗余、控制設備冗余等等。實現雙網冗余運行模式下，從故障網快速、可靠、自動地切換到備用網。實時處理通信管理機上傳的數據，轉發操作員站的控制命令，分發告警事件信息，生成報表數據，保存歷史數據和事件記錄。采用先進的數據庫同步技術，保證主備服務器數據庫的一致性。該系統不僅具備基本的SCADA功能，還具備了與DCS、管理信息系統MIS互聯，構成更大規模信息系統的功能。
- 4. 系統冗余處理
-
為了提高系統運行穩定性，力控電力電氣監控組態軟件提供多種冗余方式，主要有單網雙機冗余系統、雙網雙機冗余系統、客戶端冗余、控制設備冗余等等。
1、單網雙機冗余系統，在電廠電氣監控系統中，主機和從機僅使用了單一網絡適配器，主/從機之間只有一個網絡。這種系統的網絡結構簡單，缺點是單一網絡出現故障時，會同時出現兩個活動站，并導致I/O設備采集沖突等問題。
2、雙網雙機冗余系統，在此系統中，主機和從機都使用兩個網絡適配器，并分配在兩個不同的網段，主/從機之間存在兩個網絡連接。兩個網絡互為備用，可保證主/從機之間的可靠網絡通信。
3、客戶端冗余，冗余客戶端既可以是人機界面運行系統，也可以是實時數據庫系統，冗余客戶端將雙機冗余系統的主機或從機作為數據源。冗余客戶端能夠自動判斷出是主機還是從機處于活動狀態，并保持與該活動站的通信。當發生狀態切換后，客戶端節點能自動找到新的活動站，并保持通信。
4、控制設備冗余，在低壓配電系統中，為了提高控制系統的可靠性，控制站的電源、CPU、通訊模塊需要進行冗余配置即設備冗余方式，冗余的控制設備一般為主、從控制器，控制器上的主從CPU同時連接設備總線，主從設備之間通過網絡進行數據同步來防止控制出錯，同步包括時間同步、IO狀態同步等，主設備損壞時，從設備自動接管控制權，比如西門子公司的S7400H系列PLC等，對于有些數據采集系統，有時也會用兩個完全一樣的設備同時采集數據，上位機監控軟件和此類系統通訊時，要考慮到主從設備CPU的切換時，上位機監控軟件要同步切換來保證正確的數據獲取IO設備的數據，力控在單機、網絡下都支持控制設備冗余。
- 1、 廠用電系統
-
能按啟動/停止階段和正常運行階段的要求實行程序控制或軟手操控制,實現由工作到備用或由備用到工作電源的程序切換或軟手操切換，保證機組的安全運行和正常起機/停機。
- 2、 發變組系統
-
實現發變組系統自動程序控制或軟手操控制,可使發電機由零起升速、升壓直至同期并網帶初始負荷的程序控制和軟手操控制，或使發電機自動停機。發電機勵磁系統電壓調節、發變組同期、電氣設備保護、6kV 廠用電快切功能由獨立的裝置實現，DCS 控制自動裝置的啟停和方式選擇，并進行狀態監視。根據實際運行水平和設備可靠性，機組程控并網可設置人工間斷點，分布進行。
- 3、 數據顯示記錄功能
-
可實時顯示并記錄(其中包括事故順序記錄SOE)發電機、變壓器（或發變組）系統、廠用電系統、網控系統和電氣專用自動裝置的正常運行、異常運行和事故狀態下的各種數據和狀態，自動生產數據報表、操作記錄報表,通過對故障進行詳盡的分析，迅速得出事故原因,并提供操作指導和應急處理措施。
- 4、 爐、機、電實現全CRT 監控
-
監控軟件具有數據處理和統計、事故報警和記錄、畫面顯示和重構、報表生成和打印等諸多后臺功能。對于繼電保護和其他電氣自動裝置以及電氣程序控制，監控后臺提供專用操作窗口。
- 5、 操作員站功能
-
在操作員站可進行電氣設備的檢修/試驗操作。當某一設備處于檢修時，在相應的電氣系統畫面上設有相應的檢修/試驗狀態顯示(掛牌)，此時與該設備相關的閉鎖或聯鎖條件均失效。為防止誤操作，設有單獨的檢修試驗畫面，操作時需經運行人員進一步確認后方可投人或退出檢修/試驗。對特別重要的設備設有必須的保護措施。
- 6、 安全聯鎖功能
-
在ECS 中，有些設備之間是相互聯鎖的，這些設備的聯鎖無需通過“聯鎖按鈕”選擇，根據邏輯組態自動實現。如存在雙路電源之間切換問題，為防止母線故障時多次跳閘，應考慮只能切換一次。可以通過DCS 畫面進行操作。
- 7、 防止誤操作
-
實現發電廠電氣系統防誤操作。所有由DCS操作的單個斷路器，除具有必要的聯鎖功能外，還有必要的閉鎖措施，由預合、預分、防止誤操作組成。
- 8、 接口功能
-
DCS 和ECS 的控制水平相一致，接口完善，控制操作可以在DCS 操作員工作站進行，也可以取得DCS 授權后在ECS 操作員工作站進行。
電廠電氣監控管理系統是針對原來DCS系統中的電氣部分進行專業管理，實現廠用電中低壓電氣系統的保護、測量、控制、分析等綜合功能。總體協調發電廠熱控與電氣自動化的同步發展，全面提高發電廠的自動化水平和廠用控制管理水平，保證發電廠運行的安全性和可靠性，增強發電廠在當前電力市場經濟運行的優勢和競爭能力。作為DCS的一個子集，為SIS （廠級監控系統 ） 和MIS（電廠管理信息系統）提供更為豐富的信息。
